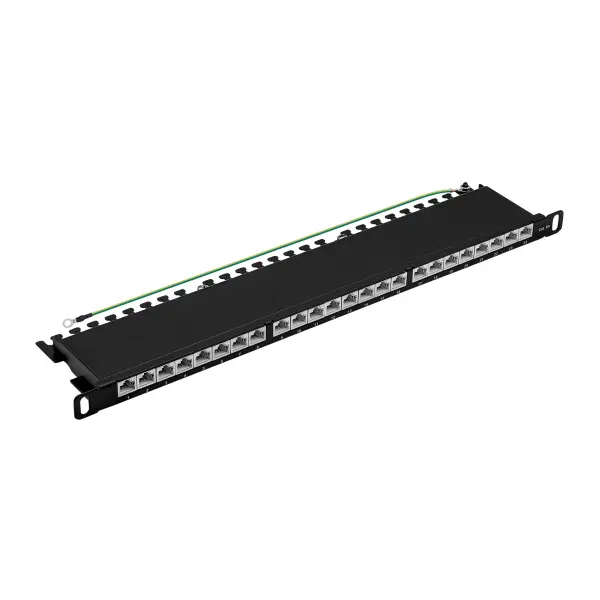

ProfiPatch Patchpanel Patchfeld Cat.6A 19 Zoll 24-Port RJ45 Rackeinbau 0,5HE schwarz
10 Gigabit Ethernet im Class eA Channel bis 500 MHz
Vorderseitiger Anschluss: 24x RJ45 Netzwerkbuchsen (zum Anschließen von Endgeräten)
Rückseitiger Anschluss: Netzwerk Verlegekabel über LSA+
Ein Patchpanel oder Patchfeld ist ein Umsteckfeld, das dem Anschluss, dem Verteilen und Rangieren von Verbindungen dient und somit für den geordneten Aufbau komplexer Kabelstrukturen in Gebäuden eingesetzt werden kann.
Patchfelder sind in Verteilerschränken untergebracht und zählen zu den passiven Komponenten eines Netzwerkes, aktive Komponenten sind zum Beispiel Switches oder Router. Sie ermöglichen durch einfaches Umstecken von Rangierkabeln (Patchkabeln) die problemlose Aufschaltung von Kommunikationsdiensten an einem Arbeitsplatz, ohne die Verkabelung ändern zu müssen.
ProfiPatch bietet verschiedene Varianten, wie beispielsweise 0,5 HE und 1 HE Patchfelder
mit 8 Ports, 12 Ports oder 24 Ports in 10 Zoll , 19 Zoll oder als Desktopvariante, die auch direkt an die Wand geschraubt werden kann.
Um vom Verteilerschrank zum Anwender zu gelangen, werden die Verlegekabel in Datendosen geführt, welche in Bodentanks, Brüstungskanälen oder Wandauslässen eingesetzt werden können. Hierzu bietet ProfiPatch 1-fach, 2-fach und 3-fach Datendosen in verschiedenen Klassifizierungen bis hin zur Cat.6A an.
Allgemeine Eigenschaften:
- Cat.6A Class eA (500 MHz) nach ISO/IEC 11801, EN50173 und TIA 568B.2-1
- 19 Zoll (48,3cm) Rackeinbau / Servermontage
- Power-over-Ethernet (PoE) nach IEEE 802.3af (44-57 Volt, 15,4 Watt) kompatibel
- Power-over-Ethernet-Plus (PoE+/PoE Plus) nach IEEE 802.3at (44-57 Volt, 25,5 Watt) kompatibel
- Vollgeschirmte RJ45 Buchsen
- 8pol. LSA+ Schneidklemmen kompatibel mit Krone Anlegewerkzeug
- Farbcodierung nach TIA/EIA 568.A/B
- Kontakte geeignet für Kabeldurchmesser AWG22 ~ AWG26 (Litze + Einzelleiter)
- Vollgeschirmtes pulverbeschichtetes Stahlblechgehäuse, RAL9005 tiefschwarz
- Rückseitiges Kabelmanagement zur Zugentlastung mittels Kabelbindern
- 2-fach Kabelschellen zur Schirmkontaktierung
- Anschlusspunkt für Potentialausgleich inkl. vormontiertem Erdungskabel
- Öffnen und Schließen des Deckels mittels Rändelschrauben mit Schlitz + Kreuzschlitz
- Kompatibel zu allen gängigen Netzwerkkabel-Normen (z.B. Cat.5e, Cat.6, Cat.6a, Cat.7)
- Abmessungen (Breite x Tiefe x Höhe): 483 x 100 x 22 mm
Elektrische Eigenschaften:
- Spannungsfestigkeit: 125 V AC RMS
- Strombelastbarkeit: 1.5 A
- Kontaktwiderstand: 100 mOhm
- Max. Isolationswiderstand: min. 1000 mOhm
- Durchschlagsfestigkeit: 750 V AC RMS 60 Hz, 1 min
Mechanische Eigenschaften:
- Gehäusematerial RJ45-Buchse: PBT+15GF UL94V-0
- Kontaktmaterial RJ45-Buchse: Phosphor-Bronze, vergoldet
- LSA-Anschlussleiste: PC UL94-V0
- Kontaktmaterial LSA-Anschlussleiste: Phosphor-Bronze, verzinnt
- Steckzyklen RJ45-Buchse: 750 Kontaktierungen, LSA-Leiste: 200
- Panelrahmen: Stahl, pulverbeschichtet
Thermische Eigenschaften:
- Temperaturbereich: -40°C ~ +85°C (Lagerung), 0°C ~ +70°C (Betrieb)
- Konform zu ANSI/TIA/EIA-568 B.2-1
Inklusive Zubehör:
- 4x Käfigmuttern-Set zwecks Montage in der 19"-Ebene
- Kabelbinder
- Installationsanleitung deutsch/englisch
